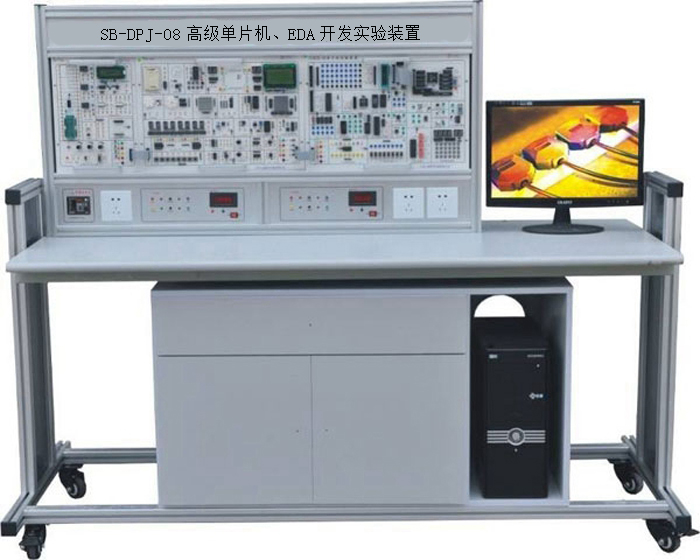

SB-DPJ-08高級單片機、EDA開發實驗裝置
（一）適用專業。
適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。
（二）主要技術參數:
1、矩陣鍵盤：4×4矩陣式結構，組合按鍵。
2、輸入、輸出：8路開關量輸入，8路LED輸出。
3、8位數碼管動態顯示和4位數碼管靜態顯示。
4、固定脈沖：8路固定脈沖輸出,分別為：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.
5、單脈沖發生器。
6、IC卡讀寫實驗模塊。
7、繼電器驅動控制實驗模塊。
8、24C02串行存儲器實驗模塊。
9、TLC549串行模數實驗模塊。
10、93C46存儲器實驗模塊。
11、實時時鐘實驗模塊。
12、串行鍵盤顯示接口實驗模塊。
13、TLC5615串行數模轉換實驗模塊。
14、語音錄放實驗模塊。
15、溫度測量實驗模塊。
16、8253定時計數器實驗模塊。
17、D/A0832數模轉換實驗模塊。
18、I/O口簡單擴展實驗模塊。
19、32K程序存儲器擴展實驗模塊。
20、8255并行接口控制實驗模塊。
21、8279鍵盤接口顯示實驗模塊。
22、16C550串行通信實驗模塊。
23、ADC0809模數轉換實驗模塊。
24、自帶T6963C控制器的128*64圖形液晶顯示和2*64點陣液晶顯示實驗模塊。25、16*16點陣顯示實驗模塊。
26、步進電機驅動控制實驗模塊。
27、直流電機驅動控制及測速實驗模塊。
28、看門狗實驗模塊。
29、電位器模擬電壓產生模塊。
30、紅外線通信實驗模塊。
31、以太網通信實驗模塊。
32、電子音響驅動控制模塊。
33、USB1.0和2.0通信實驗模塊。
34、CAN總線控制實驗模塊。
35、RS485通信實驗模塊。
36、RS232通信實驗模塊。
37、雙通道虛擬示波器模塊。
38、擴展總線區。
39、光電傳感器模塊。
40、專用USB接口單片機仿真器，可以在線下載在線調試和燒錄用戶程序。
41、電源模塊，提供＋5V（3A）/-5 V(1A)/＋12V（1A）/-12V（1A）各一組,供各模塊的電源需求。
42、配置足夠配套接線。
43、配有適應WindowsMe/2000/xp等操作平臺的調試軟件，上位仿真軟件支持匯編和Ｃ語言。
44、配置CPLD實驗模塊，選擇 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用戶任意選擇）
（三）實驗內容。
1、單片機部分
實驗一 單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
實驗二 單片機I/O口應用實驗_工業順序控制
實驗三 并行I/O接口8255應用
實驗四 簡單I/O口擴展實驗
實驗五 A/D 轉換實驗
實驗六 D/A轉換實驗
實驗七 定時/計數器8253A應用
實驗八 鍵盤顯示控制器8279應用實驗
※實驗九 微型打印機打印字符、曲線、漢字
實驗十 步進電機控制實驗
實驗十一 小直流電機調速實驗
實驗十二 電子音響實驗
實驗十三 繼電器控制實驗
實驗十四 數據存貯器擴展實驗
實驗十五 8031單片機串行口應用實驗_雙機通信
實驗十六 8031串行口應用實驗_與PC機通信
實驗十七 串行接口16C550應用實驗
實驗十八 串行A/D轉換器TLC549應用
實驗十九 串行D/A轉換器TLC5615應用
實驗二十 單片機雙機通信實驗_用RS485總線
實驗二十一 USB接口的應用實驗
實驗二十二 網絡接口應用實驗
實驗二十三 16X16LED 點陣顯示實驗
實驗二十四 128 X 64 LCD液晶顯示接口實驗
※實驗二十五 語音錄放控制實驗
實驗二十六 CAN總線應用實驗
實驗二十七 串行存儲器讀寫實驗
實驗二十八 紅外接口通信實驗
實驗二十九 數字溫度傳感器DS18B20的原理與應用實驗
實驗三十 “看門狗”復位實驗
實驗三十一 IC總線應用實驗： 1、 串行E²PROM的讀寫實驗； 2、IC智能卡讀寫實驗； 3、串行鍵盤顯示接口ZLG7290應用實； 4、 PCF8563串行實時時鐘應用實驗
實驗三十二 溫度壓力實驗
2、EDA/CPLD/FPGA實驗。
（1）A/D 0809模數轉換器實驗；
（2）D/A 0832數模轉換器實驗；
（3）步進電機控制實驗；
（4）16*16 LED點陣顯示實驗；
（5）電子時鐘實驗；
（6）數碼管靜態顯示實驗；
（7）4*4鍵盤擴展實驗；
（8）128*64 LCD液晶顯示實驗；
（9）電子音樂演奏實驗；
（10）RS232串口發送實驗（SEND）；
（11）RS232串口接收實驗（RECEIVE）；
（12）單片機總線接口實驗；
（13）異步串口通訊（UART）
